蝶阀有什么样的密封原理?

点击数: 发表时间:2021-07-14 14:51
         蝶阀是由阀杆驱动的阀板旋转90度开关,其工作原理简单。蝶阀有很多种。根据阀座的形式,我们可以分为单偏心蝶阀、双偏心蝶阀和三偏心蝶阀,可以应用于不同的工作场所。但是在选择时应该如何确认这些偏心蝶阀的选择呢?我们需要了解偏心蝶阀的密封原理。

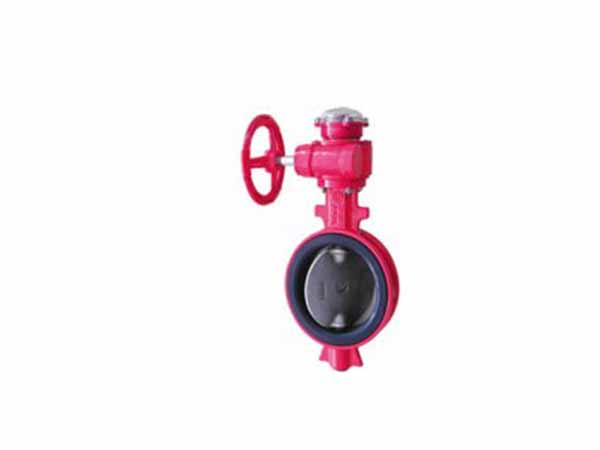

       单偏心蝶阀的密封原理:
       单偏心蝶阀是中线蝶阀,其结构特点是阀杆轴心、蝶板中心、本体中心在同一位置。结构简单,制造方便。为了克服挤压、刮擦和保证密封性能,阀座基本采用橡胶或聚四氟乙烯等弹性材料,但密封材料的使用受到温度的限制,   这也是传统上人们认为蝶阀不耐高温的原因。
       双偏心密封蝶阀的密封原理:
       由于蝶板的旋转中心(即阀门轴中心)在单偏心蝶阀的基础上与阀体中心线形成尺寸b偏置,蝶板的密封面在开启过程中会比单偏心密封蝶阀更快地脱离阀座的密封面。当蝶板旋转到8~12°时,蝶板的密封面完全脱离阀座的密封面。当完全打开时,两个密封面之间会形成更大的间隙。这种蝶阀的设计大大降低了两个密封面之间的机械磨损和拥挤变形。

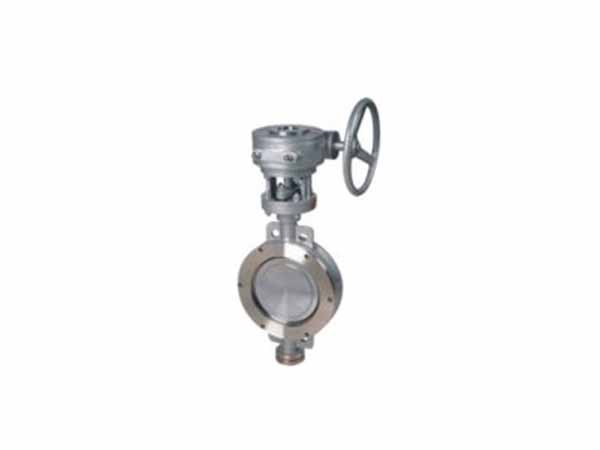

       三偏心密封蝶阀的密封原理。
       由于阀座中心线在双偏心蝶阀的基础上与阀体中心线形成β角偏置,蝶阀开启时蝶板的密封面会在开启时立即脱离阀座的密封面,关闭时会接触并压紧阀座的密封面。当完全打开时,两个密封面之间形成与双偏心密封蝶阀相同的间隙。这种蝶阀的设计彻底消除了两个密封面之间的机械磨损和擦伤,大大提高了蝶阀的密封性能和使用寿命。
