T40H-40、T40H-100 型给水回转式调节阀

产品介绍
服务承诺
订货流程

产品说明

T40H-40、T40H-100 型给水回转式调节阀:适用于中、低压锅炉给水管道和高压加热器疏水管上,通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变,从而实现调节流量的目的。给水回转式调节阀的回转启闭角度为 60°,由调节阀上方的开度指示板来指示。可配用电动执行装置,实行远程自动化操作。

产品性能参数

T40H-40、T40H-100 型给水回转式调节阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
T40H-40 40 4.0 ≤200 水、蒸汽
T40H-100 100 10.0

产品零部件材料

T40H-40、T40H-100 型给水回转式调节阀零部件材料
型号 材料
阀体 阀座 阀瓣 拔杆 阀杆 紧固件 填料
T40H-40 优质碳素钢 铬不锈钢 铬不锈钢 铬不锈钢 铬不锈钢 优质钢 柔性石墨
T40H-100

产品外形及结构尺寸

T40H-40 型给水回转式调节阀主要外形及结构尺寸(mm)
DN 最大流通面积/cm2 L H D D1 D2 D3 b f f1 z×Φd
50 1.89 230 245 160 125 100 88 20 3 4 4×Φ18
65 2.72 290 250 180 145 120 1140 22 3 4 8×Φ18
80 6.4 310 255 195 160 135 121 24 3 4 8×Φ18
100 8.4 350 280 230 190 160 150 26 3 4.5 8×Φ23
T40H-100 型给水回转式调节阀主要外形及结构尺寸(mm)
DN 最大流通面积/cm2 L H D D1 D2 D3 b f f1 z×Φd
50 1.27 300 250 195 145 115 88 28 3 4 4×Φ25
80 5.5 380 255 230 180 150 121 34 3 4 8×Φ25
100 15 400 288 265 210 175 150 38 3 4.5 8×Φ30
150 19 450 340 350 290 250 204 46 3 4.5 12×Φ34
200 55 710 455 430 360 315 260 54 3 4.5 12×Φ40

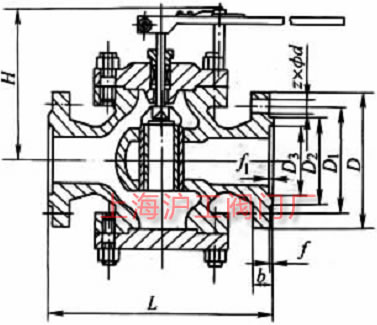

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,T40H-40、T40H-100 型给水回转式调节阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
