Z41T-10、Z41W-10 型铸铁楔式闸阀



质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:内部成本控制,减少了开支,让利于客户!
发货快捷:先进生产流水线,充足的备货,缩短了交货期!
137-0898-7179

138-0532-3165

联系我们

Z41T-10、Z41W-10 型铸铁楔式闸阀

产品介绍
服务承诺
订货流程

产品说明

Z41T-10、Z41W-10 型铸铁楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为黄铜(Z41T-10)、灰铸铁(Z41W-10),公称压力 PN10,阀体材料为灰铸铁的闸阀。

产品性能参数

Z41T-10、Z41W-10 型铸铁楔式闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z41T-10 10 1.0 ≤200 水、蒸汽
Z41W-10 10 1.0 ≤100 油品

产品零部件材料

Z41T-10、Z41W-10 型铸铁楔式闸阀零部件材料
型号 材料
阀体、阀盖、闸板 阀杆 密封面 填料
Z41T-10 灰铸铁 碳钢 黄铜 油浸石棉填料
Z41W-10 灰铸铁 碳钢 灰铸铁 油浸石棉填料

产品外形及结构尺寸

Z41T-10、Z41W-10 型铸铁楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b H H1 z×Φd D0 重量/kg
50 180 160 125 100 20 286 345 4×Φ18 180 17
65 195 180 145 120 20 331 410 4×Φ18 180 22
80 210 195 160 135 22 375 470 4×Φ18 200 30
100 230 215 180 155 22 430 544 8×Φ18 200 35
125 255 245 210 185 24 523 660 8×Φ18 240 52
150 280 280 240 210 24 592 762 8×Φ23 240 70
200 330 335 295 265 26 772 993 8×Φ23 320 125
250 380 390 350 320 28 903 1176 12×Φ23 320 170
300 420 440 400 368 28 1043 1366 12×Φ23 400 226
350 450 500 460 428 30 1173 1540 16×Φ23 400 360
400 480 565 515 482 32 1245 1765 16×Φ25 500 444
450 510 615 565 532 32 1500 1970 20×Φ25 500 590
500 540 670 620 585 34 1780 2280 20×Φ25 720 740
600 600 780 725 685 36 2010 2620 20×Φ30 720 960

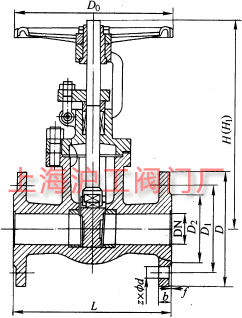

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,Z41T-10、Z41W-10 型铸铁楔式闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。
