Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀

产品介绍

服务承诺

订货流程

产品说明

Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀：锥齿轮驱动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为堆焊合金（Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R）、不锈钢（Z540W-16P~160P Z540W-16R~160R），公称压力 PN16~PN160，阀体材料为碳素钢（Z540H-16C~160 Z540Y-16C~160）、铬钼合金钢（Z540Y-16I~160I）、不锈钢（Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R）的闸阀。

产品性能参数

Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z540H-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16I-160	16~160	1.6~16.0	≤550	蒸汽、油品
Z540W16P-40P	16~40	1.6~4.0	≤150	弱腐蚀性介质
Z540Y-16P-160P	16~160	1.6~16.0	≤150	弱腐蚀性介质
Z540W-16R-40R	16~40	1.6~4.0	≤150	腐蚀性介质
Z540Y-16R-160R	16~160	1.6~16.0	≤150	腐蚀性介质
Z540Y-16P_Ⅰ~40P_Ⅰ	16~40	1.6~4.0	≤650	热烟气等
Z540Y-16P_Ⅱ~0P_Ⅱ	16~40	16~4.0	≤650	热烟气等

产品零部件材料

Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀零部件材料
型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z540H-16C~160	碳素钢	碳素钢	堆焊铁基合金	石棉石墨或柔性石墨
Z540Y-16C~160	碳素钢	碳素钢	堆焊硬质合金	石棉石墨或柔性石墨
Z540Y-16I~160I	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z540W-16P~160P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z540Y-16P~160P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	柔性石墨
Z540W-16R~160R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料	聚四氟乙烯
Z540Y-16R~160R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z540Y-16P_Ⅰ~40P_Ⅰ	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	柔性石墨
Z540Y-16P_Ⅱ~40P_Ⅱ	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	柔性石墨

产品外形及结构尺寸

Z540H、Z540Y、Z540W 型 PN16 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
300	500	1310	640	504	600	800	2410	640	2140
350	550	1468	640	674	700	900	2600	640	3275
400	600	1780	640	950	800	100	2860	720	3920
450	650	1880	640	1300	900	1100	3170	720	4435
500	700	2110	640	1530	—	—	—	—	—

Z540H、Z540Y、Z540W 型 PN25 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
300	500	1310	640	504	600	800	2410	640	2150
350	550	1468	640	680	700	900	2600	640	3290
400	600	1780	640	960	800	1000	2860	720	3940
450	650	1880	640	1310	900	1100	3170	720	4450
500	700	2110	640	1540	—	—	—	—	—

Z540H、Z540Y、Z540W 型 PN40 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
300	750	1500	640	630	450	1052	2320	640	1720
350	850	1960	640	985	500	1150	2450	640	2040
400	950	2170	640	1430	600	1350	2940	640	3050

Z540H、Z540Y、Z540W 型 PN63 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
200	550	1420	550	430	350	850	2060	640	840
250	650	1580	640	530	400	950	2270	640	1410
300	750	1770	640	590	—	—	—	—	—

Z540H、Z540Y、Z540W 型 PN100 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
200	550	1490	550	730	350	850	2180	640	1700
250	650	1720	640	900	400	950	2390	640	2500
300	750	4890	640	1200	—	—	—	—	—

Z540H、Z540Y、Z540W 型 PN160 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
150	600	1250	550	492	200	750	1520	550	780

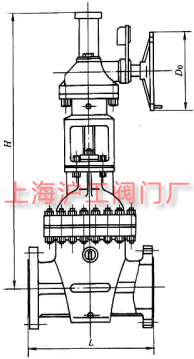

产品外形及结构尺寸示意图

声明：本文中所有文字、数据、图片均只适用于参考，Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：137-0898-7179。

专业制造、专业服务，沪工为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

守信合同，保证及时供货，随时保持与客户联系
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

沪工产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪工的服务质量

订货流程

客户采购清单请联系：137-0898-7179，或来电咨询：138-0532-3165。
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
1. 结构长度
2. 连接形式
3. 公称直径、全通径、缩径、管道尺寸
4. 运用介质及温度、压力范围
5. 实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
