Z945X-10 型铸铁电动暗杆软密封闸阀



质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:内部成本控制,减少了开支,让利于客户!
发货快捷:先进生产流水线,充足的备货,缩短了交货期!
137-0898-7179

138-0532-3165

联系我们

Z945X-10 型铸铁电动暗杆软密封闸阀

产品介绍
服务承诺
订货流程

产品说明

Z945X-10 型铸铁电动暗杆软密封闸阀:电动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为丁腈橡胶,公称压力 PN10,阀体材料为灰铸铁的闸阀。

产品性能参数

Z945X-10 型铸铁电动暗杆软密封闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z945X-10 10 1.0 ≤80

产品零部件材料

Z945X-10 型铸铁电动暗杆软密封闸阀零部件材料
型号 材料
阀体、阀盖 阀杆 衬胶闸板 填料
Z945X-10 灰铸铁 铬镍不锈钢 球墨铸铁(丁腈橡胶) 丁腈橡胶

产品外形及结构尺寸

Z945X-10 型铸铁电动暗杆软密封闸阀主要外形及结构尺寸(mm)
DN L D D0 D1 b f z×Φd
50 178 165 125 99 20 3 4×Φ19
65 190 185 145 118 20 3 4×Φ19
80 203 200 160 132 22 3 8×Φ19
100 229 220 180 156 24 3 8×Φ19
125 254 250 210 184 26 3 8×Φ19
150 267 285 240 211 26 3 8×Φ23
200 229 340 295 266 26 3 8×Φ23
250 330 395 350 319 28 3 12×Φ23
300 356 445 400 370 28 4 12×Φ23
350 381 505 460 429 30 4 16×Φ23
400 406 565 515 480 32 4 16×Φ28
450 432 615 565 530 32 4 20×Φ28
500 457 670 620 582 34 4 20×Φ28
600 508 780 725 682 36 5 20×Φ31

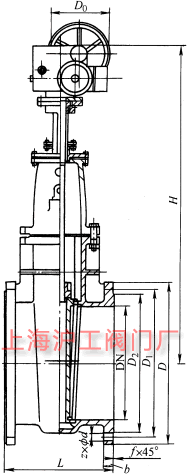

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,Z945X-10 型铸铁电动暗杆软密封闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
