PZ41H、PZ941H 型 PN16~PN63 耐磨排渣阀

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：内部成本控制，减少了开支，让利于客户！

发货快捷：先进生产流水线，充足的备货，缩短了交货期！

：137-0898-7179

：138-0532-3165

产品介绍

服务承诺

订货流程

PZ41H、PZ941H 型 PN16~PN63 耐磨排渣阀：手动（PZ41H）或电动（PZ941H）、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为铸钢，公称压力 PN16~PN63，阀体材料为碳钢，具有排渣功能的耐磨闸阀。

PZ41H、PZ941H 型 PN16~PN63 耐磨排渣阀主要性能参数
型号	PN	工作压力/℃
PZ41H-16C~63	16~63	1.6~6.3
PZ941H-16C~63	16~63	1.6~6.3

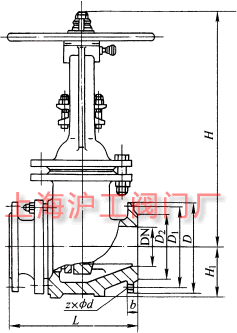

PZ41H-16C PZ941H-16C 型耐磨排渣阀主要外形及结构尺寸（mm）
DN	D	D₁	D₂	b	z×Φd	H₁	L	H		电装 DZ	重量/kg
DN	D	D₁	D₂	b	z×Φd	H₁	L	手动	电动	电装 DZ	手动	电动
50	165	125	102	20	4×Φ17.5	-	250	335	585	20	60	94
80	200	160	133	22	8×Φ17.5	-	280	510	910	20	78	112
100	220	180	158	24	8×Φ17.5	120	300	685	1080	20	96	140
150	285	240	212	28	8×Φ22	160	350	790	1200	30	158	195
200	340	295	268	30	12×Φ22	195	400	885	1312	30	222	260
250	405	355	320	32	12×Φ26	220	450	1015	1400	45	289	374
300	460	410	370	34	12×Φ26	260	600	1190	1540	60	365	455
350	520	470	430	38	16×Φ26	290	550	1650	1700	60	558	648
400	580	525	482	40	16×Φ30	330	600	1460	1850	120	850	960
450	640	585	532	44	20×Φ30	360	650	1620	2060	120	1164	1280
500	715	650	585	46	20×Φ33	390	700	1800	2270	180	1482	1740
600	840	770	720	38	20×Φ36	437	800	1985	2556	180A	1521	1765
700	910	840	794	40	24×Φ36	457	900	2180	2380	180A	2356	2620
1000	1255	1112	1079	46	28×Φ42	487	1200	2751	2951	250A	4560	4810

PZ41H-25 PZ941H-25 型耐磨排渣阀主要外形及结构尺寸（mm）
DN	D	D₁	D₂	b	z×Φd	H₁	L	H		电装 DZ	重量/kg
DN	D	D₁	D₂	b	z×Φd	H₁	L	手动	电动	电装 DZ	手动	电动
50	165	125	102	20	4×Φ17.5	-	250	335	585	20	63	99
80	200	160	135	22	8×Φ17.5	-	280	510	910	20	82	118
100	235	190	168	24	8×Φ22	-	300	685	1080	20	101	147
150	300	250	212	30	8×Φ26	162	350	790	1200	30	166	204
200	360	310	278	34	12×Φ26	200	400	885	1312	30	233	272
250	425	370	335	36	12×Φ30	220	450	1015	1400	45	293	383
300	485	430	390	40	16×Φ30	260	500	1190	1540	60	373	478
350	555	490	450	44	16×Φ33	290	550	1350	1700	60	586	680
400	620	550	505	48	16×Φ36	350	600	1460	1850	120	893	1008
450	670	600	555	50	20×Φ36	360	650	1620	2060	120	1222	1344
200	730	660	615	52	20×Φ36	-	700	1800	2270	180	1556	1827

PZ41H-40 PZ941H-40 型耐磨排渣阀主要外形及结构尺寸（mm）
DN	D	D₁	D₂	b	z×Φd	H₁	L	H		电装 DZ	重量/kg
DN	D	D₁	D₂	b	z×Φd	H₁	L	手动	电动	电装 DZ	手动	电动
350	580	510	465	46	16×Φ39	310	850	1285	1704	90	932	1066
400	660	580	535	50	16×Φ39	340	950	1480	2033	180	1214	1505

PZ41H-63 PZ941H-63 型耐磨排渣阀主要外形及结构尺寸（mm）
DN	D	D₁	D₂	b	z×Φd	H₁	L	H		电装 DZ	重量/kg
DN	D	D₁	D₂	b	z×Φd	H₁	L	手动	电动	电装 DZ	手动	电动
350	600	525	465	50	16×Φ39	310	850	1278	1724	120	1144	1234
400	670	585	535	60	16×Φ42	340	950	1700	2030	180	1337	1495

声明：本文中所有文字、数据、图片均只适用于参考，PZ41H、PZ941H 型 PN16~PN63 耐磨排渣阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：137-0898-7179。

不断提升服务质量，精益求精，“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
