Z40H、Z40Y、Z40W 型 PN16、PN25 钢制楔式闸阀

产品介绍

服务承诺

订货流程

【产品说明】

Z40H、Z40Y、Z40W 型 PN16、PN25 钢制楔式闸阀：手动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为不锈钢、硬质合金，工作压力 1.6-2.5MPa，阀体材料为碳素钢（Z40H-16C Z40H-25 Z40Y-16C Z40Y-25）、铬钼钢（Z40Y-16I/25I）、铬镍钛不锈钢（Z40W-16P/25P Z40Y-16P/25P）、铬镍钼钛不锈钢（Z40Y-16R/25R）的闸阀。

【产品性能参数】

Z40H、Z40Y、Z40W 型 PN16、PN25 钢制楔式闸阀主要性能参数
型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z40H-16C	16	1.6	≤ 425	水、蒸汽、油品
Z40H-25	25	2.5
Z40Y-16C	16	1.6
Z40Y-25	25	2.5
Z40Y-16I	16	1.6	≤ 550	蒸汽、油品
Z40Y-25I	25	2.5	≤ 550	蒸汽、油品
Z40W-16P	16	1.6	≤ 150	弱腐蚀性介质
Z40W-25P	25	2.5
Z40Y-16P	16	1.6
Z40Y-25P	16	1.6
Z40Y-16R	16	1.6		腐蚀性介质
Z40Y-25R	25	2.5		腐蚀性介质

【产品零部件材料】

Z40H、Z40Y、Z40W 型 PN16、PN25 钢制楔式闸阀零部件材料
型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z40H-16C	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石棉
Z40H-25			堆焊铁基合金
Z40Y-16C			堆焊硬质合金
Z40Y-25			堆焊硬质合金
Z40Y-16I	铬钼合金钢	铬钼合金钢	堆焊铁基合金	柔性石棉
Z40Y-25I	铬钼合金钢	铬钼合金钢	堆焊铁基合金	柔性石棉
Z40W-16P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢本体材料	聚四氟乙烯
Z40W-25P			铬镍钛不锈钢本体材料
Z40Y-16P			堆焊铁基合金
Z40Y-25P
Z40Y-16R	铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z40Y-25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢

【产品外形及结构尺寸（PN16）】

Z40H、Z40Y、Z40W 型 PN16 钢制楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	f	z×ød	H	D₀	重量 / kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	114	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	312	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112

【产品外形及结构尺寸（PN25）】

Z40H、Z40Y、Z40W 型 PN25 钢制楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	f	z×ød	H	D₀	重量 / kg
15	130	95	65	45	16	2	4×ø14	175	200	4
20	150	105	75	55	16	2	4×ø14	180	200	5
25	160	115	85	65	16	2	4×ø14	210	220	6
32	180	135	100	78	18	2	4×ø18	210	220	7
40	200	145	110	85	18	3	4×ø18	350	220	18
50	250	160	125	100	20	3	4×ø18	358	250	25
65	165	180	145	120	22	3	8×ø18	373	280	35
80	280	195	160	135	22	3	8×ø18	435	300	50
100	300	230	190	160	24	3	8×ø23	500	350	65
125	325	270	220	188	28	3	8×ø25	614	400	100
150	350	300	250	278	30	3	8×ø25	374	450	135
200	400	360	310	278	34	3	12×ø25	818	500	180
250	450	425	370	332	36	3	12×ø30	969	550	207
300	500	485	430	390	40	4	16×ø30	530	560	400
350	550	550	490	448	44	4	16×ø34	1280	640	631
400	600	610	550	505	48	4	16×ø34	1450	640	900
450	650	660	600	555	50	4	20×ø34	1541	720	1013
500	700	730	660	610	52	4	20×ø41	1676	720	1166
600	800	840	770	718	56	5	20×ø41	1874	800	1258
700	900	955	875	815	60	5	24×ø48	2280	850	—
800	1000	1070	990	930	64	5	24×ø48	2420	700	—

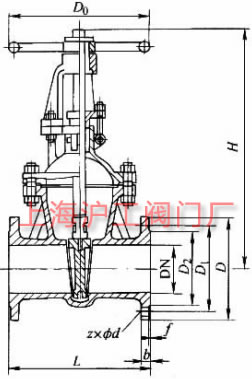

【产品外形及结构尺寸示意图】

声明：本文中所有文字、数据、图片均只适用于参考，Z40H、Z40Y、Z40W 型 PN16、PN25 钢制楔式闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：137-0898-7179。

专业制造、专业服务，沪工为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

守信合同，保证及时供货，随时保持与客户联系
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

沪工产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪工的服务质量

订货流程

客户采购清单请联系：137-0898-7179，或来电咨询：138-0532-3165。
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
1. 结构长度
2. 连接形式
3. 公称直径、全通径、缩径、管道尺寸
4. 运用介质及温度、压力范围
5. 实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
