Y43H-25 型先导活塞式蒸汽减压阀



质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:内部成本控制,减少了开支,让利于客户!
发货快捷:先进生产流水线,充足的备货,缩短了交货期!
137-0898-7179

138-0532-3165

联系我们

Y43H-25 型先导活塞式蒸汽减压阀

产品介绍
服务承诺
订货流程

产品说明

Y43H-25 型先导活塞式蒸汽减压阀:法兰连接形式、活塞式结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN25,阀体材料为 WCB 的蒸汽减压阀。

Y43H-25 型先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构与密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路。

产品性能参数

Y43H-25 型先导活塞式蒸汽减压阀主要性能参数
型号 PN 进口参数 出口压力 / MPa 出口压力 / MPa 适用介质
温度 / ℃ 压力 / MPa
Y43H-25 25 ≤200 2.5 0.05~1.6 ±0.07 蒸汽

产品零部件材料

Y43H-25 型先导活塞式蒸汽减压阀零部件材料
型号 材料
阀体、上阀盖、下阀盖 主副阀瓣、主副阀座、活塞 主副弹簧 调节弹簧 膜片 活塞环
Y43H-25 WCB 不锈钢 铬钒钢 硅锰钢 不锈钢 合金耐磨铸铁

产品外形及结构尺寸

Y43H-25 型先导活塞式蒸汽减压阀外形及结构尺寸(mm)
DN L D D1 D2 b z×ød H1 H2 重量 / kg
25 180 115 85 65 16 4×ø18 100 310 16
32 200 140 100 76 18 4×ø18 108 320 17
40 220 150 110 84 18 4×ø18 110 325 25
50 250 160 125 99 20 4×ø18 116 330 30
65 280 180 145 118 22 8×ø18 140 355 36
80 310 195 160 132 24 8×ø18 155 375 51
100 350 230 190 156 24 8×ø23 165 385 54
125 400 270 220 184 26 8×ø26 190 430 94
150 450 300 250 211 28 8×ø26 215 450 112
200 550 360 310 274 30 12×ø26 250 520 170

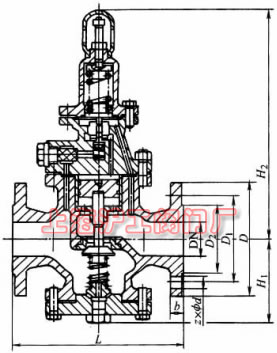

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,Y43H-25 型先导活塞式蒸汽减压阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
