Y42X-10、Y42X-16 型水用减压阀



质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:内部成本控制,减少了开支,让利于客户!
发货快捷:先进生产流水线,充足的备货,缩短了交货期!
137-0898-7179

138-0532-3165

联系我们

Y42X-10、Y42X-16 型水用减压阀

产品介绍
服务承诺
订货流程

产品说明

Y42X-10、Y42X-16 型水用减压阀:法兰连接形式、弹簧薄膜式结构、密封面材料为丁腈橡胶铜合金、公称压力 PN10~PN16、阀体材料为灰铸铁或球墨铸铁的减压阀。

该产品针对高层、超高层建筑设计,是解决高层建筑生活用水、消防用水系统中,要求流量大、灵敏度高等场合的理想产品。其性能更加优越,完全取代中间水箱,节约建筑中间水箱的费用,扩大建筑物的使用面积。

产品性能参数

Y42X-10、Y42X-16 型水用减压阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Y42X-10 10 1.0 ≤70 清水
Y42X-16 16 1.6

产品零部件材料

Y42X-10、Y42X-16 型水用减压阀零部件材料
型号 材料
阀体、阀盖 弹簧阀杆 密封面 膜片
Y42X-10 灰铸铁、球墨铸铁 不锈钢 丁腈橡胶铜合金 尼龙强化丁腈橡胶
Y42X-16 铸钢或球墨铸铁

产品外形及结构尺寸

Y42X-10 型水用减压阀外形及结构尺寸(mm)
DN M / in L D D1 z×ød B
50 2 240 165 125 4×ø18 20
65 2.5 250 180 145 4×ø18 20
80 3 285 200 160 8×ø18 22
100 4 360 220 180 8×ø18 24
125 5 400 250 210 8×ø18 26
150 6 455 285 240 8×ø22 26
200 8 585 340 295 8×ø22 26
250 10 650 395 350 12×ø22 28
300 12 800 445 400 12×ø22 28
350 14 860 505 460 16×ø22 30
400 16 960 565 515 16×ø26 32
450 18 1075 615 565 20×ø26 32
500 20 1075 670 620 20×ø26 34
Y42X-16 型水用减压阀外形及结构尺寸(mm)
DN M / in L D D1 z×ød B
50 2 203 165 125 4×ø18 20
65 2.5 216 180 145 4×ø18 20
80 3 241 200 160 8×ø18 22
100 4 292 220 180 8×ø18 24
125 5 330 250 210 8×ø18 26
150 6 356 285 240 8×ø22 26
200 8 495 340 295 12×ø22 26
250 10 622 405 355 12×ø26 28
300 12 698 460 410 12×ø26 28
350 14 787 520 470 16×ø26 30
400 16 914 580 525 16×ø30 32
450 18 978 640 585 20×ø30 32
500 20 978 715 650 20×ø33 34

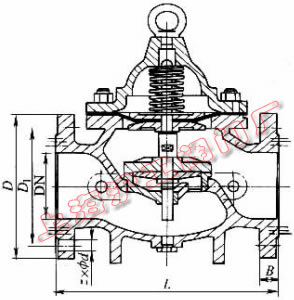

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,Y42X-10、Y42X-16 型水用减压阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
